中間フートバルブ

スリーエム工業株式会社はストレーナー・サイトグラス・フートバルブ・地上型フートバルブ・ゲージバルブ・テンポラリー等ステンレスバルブ製造メーカーです。
こちらでは、スリーエム工業株式会社の中間フートバルブを紹介いたします。

  • 中間フートバルブ

    捻込式

    フランジ式

    • 捻込式中間フートバルブ

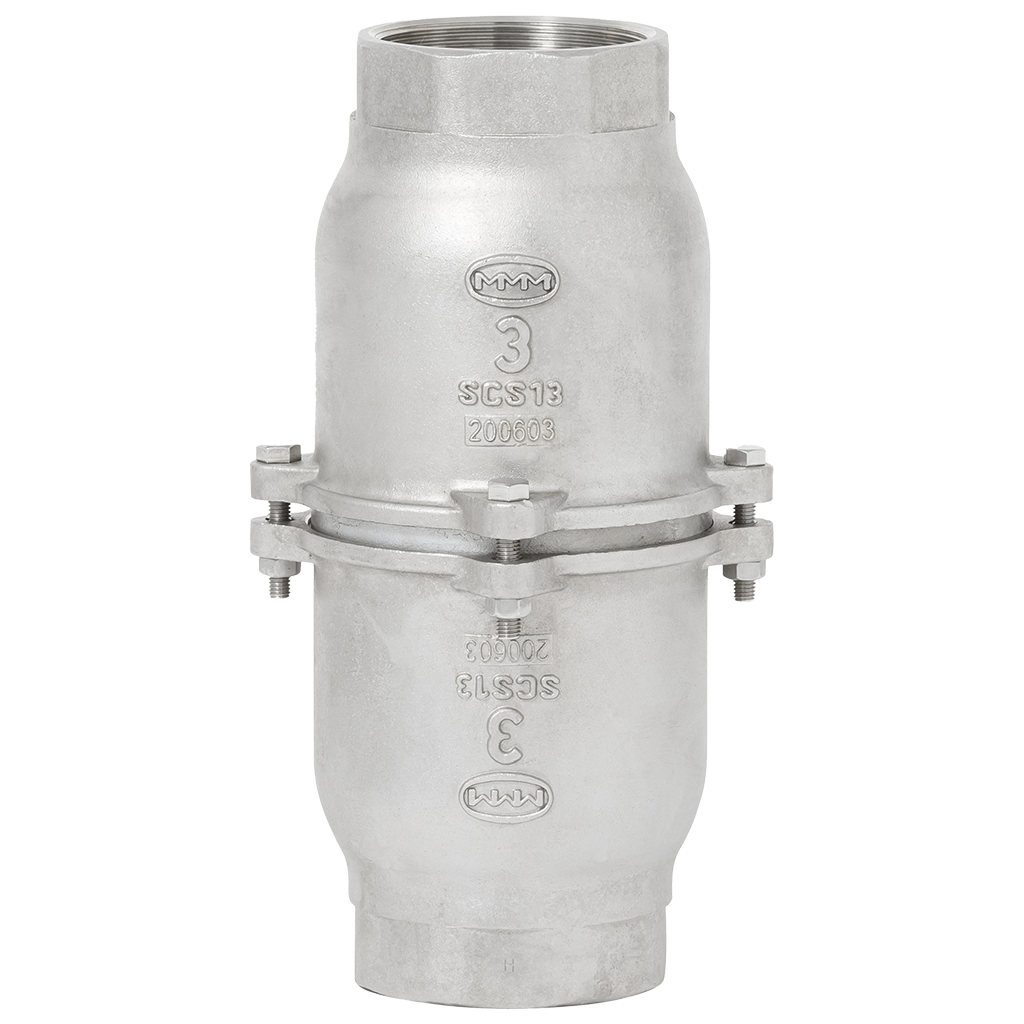

      捻込式中間フートバルブ

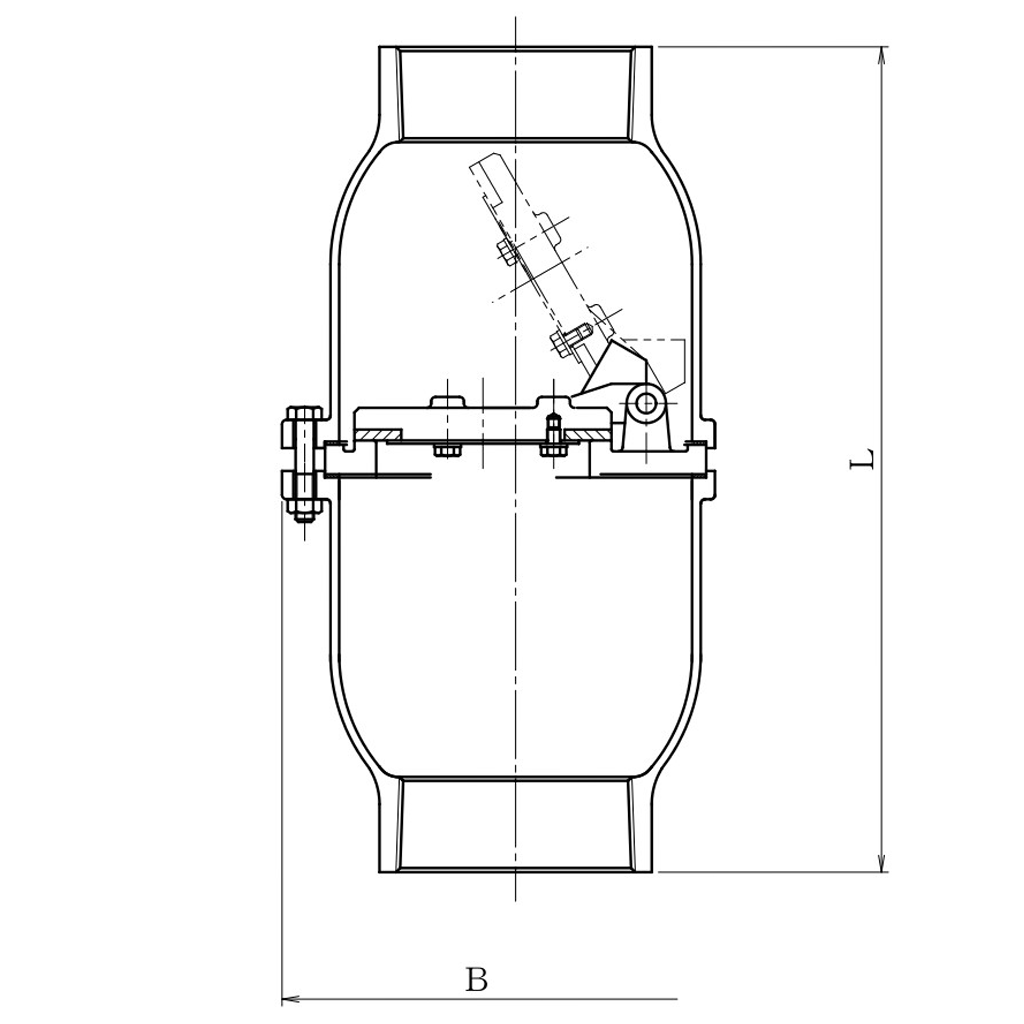

      捻込式中間フートバルブ図面

      • 標準仕様

        接続 捻込Rc
        最高使用圧力 0.1MPa

        材質

        -- 本体 シートパッキン ガスケット
        SFM-13 SCS13 C.R ノンアス

        寸法表

        サイズ B L 図面データ CADデータ
        40A 140 202 ↓PDF --
        50A 140 229 ↓PDF --
        65A 158 270 ↓PDF --
        80A 168 303 ↓PDF --
        100A 232 374 ↓PDF --

        特徴

        • ポンプ吸込管の途中に捻込接続する逆止弁です。
        • 地上に設置できるのでフートバルブの引き揚げ作業が不要です。
        • 腐食に強いステンレス製です。
        • 液槽の液体が無くなっても落水しません。

    • フランジ式中間フートバルブ

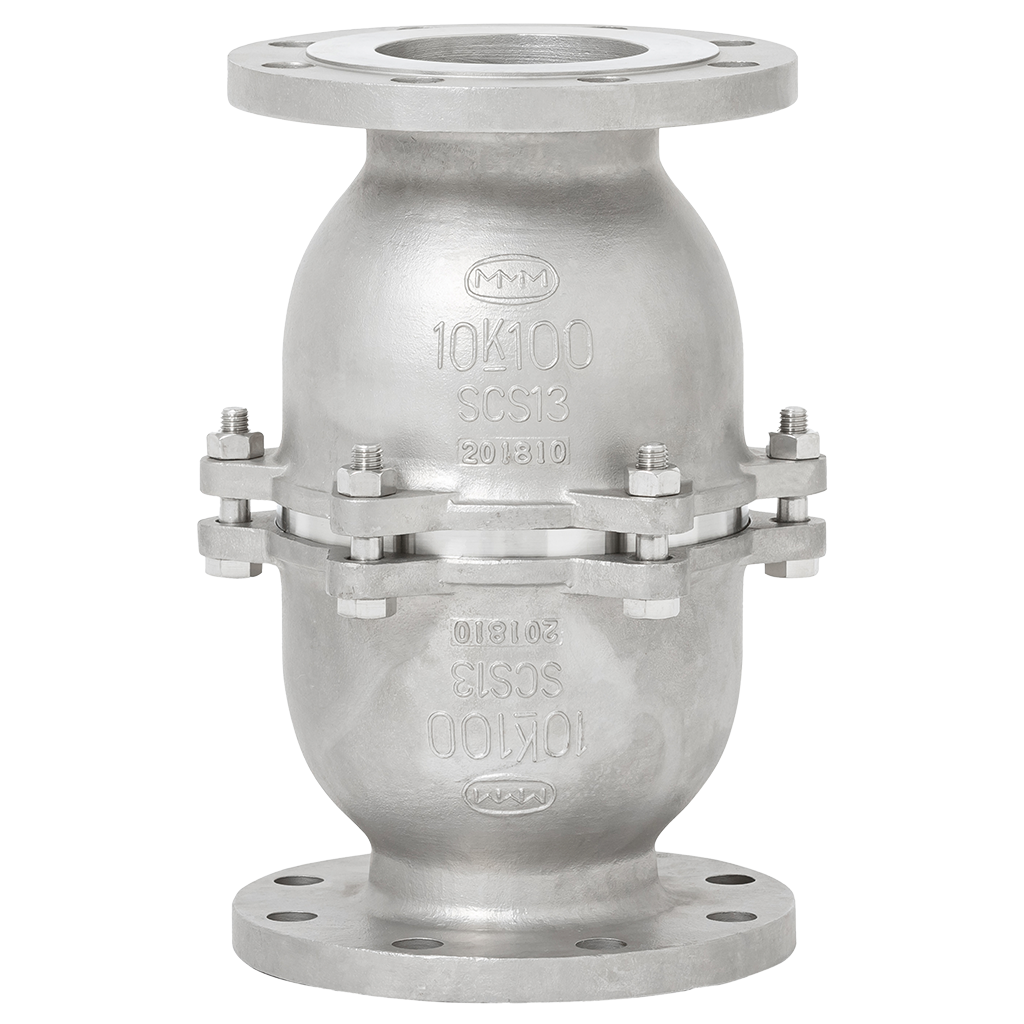

      フランジ式中間フートバルブ

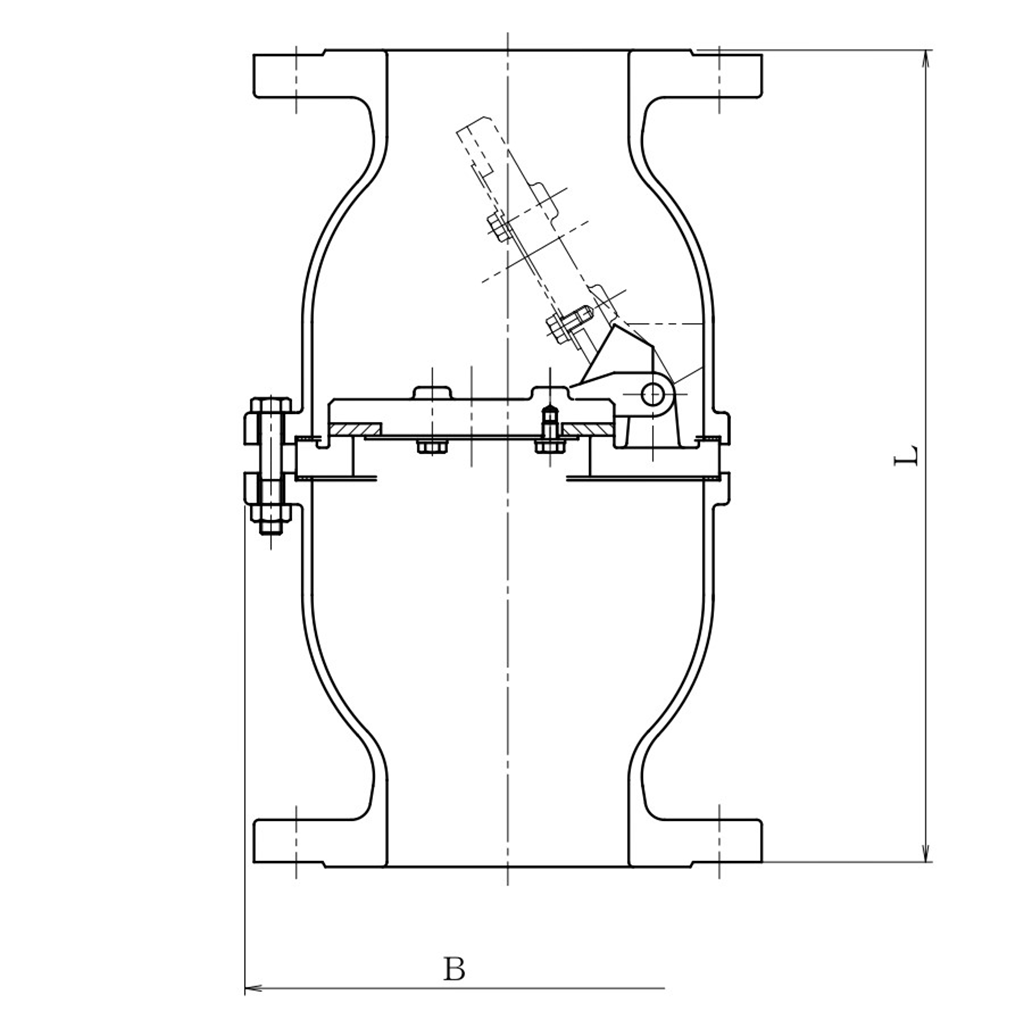

      フランジ式中間フートバルブ図面

      • 標準仕様

        接続 JIS 10kRF（フランジ厚み薄型）
        最高使用圧力 0.1MPa

        材質

        -- 本体 シートパッキン ガスケット
        10FFM-13 SCS13 C.R ノンアス

        寸法表

        サイズ B L 図面データ CADデータ
        40A 140 189 ↓PDF --
        50A 140 189 ↓PDF --
        65A 158 220 ↓PDF --
        80A 168 250 ↓PDF --
        100A 232 338 ↓PDF --
        125A 255 365 ↓PDF --
        150A 278 432 ↓PDF

        特徴

        • ポンプ吸込管の途中にフランジ接続する逆止弁です。
        • 地上に設置できるのでフートバルブの引き揚げ作業が不要です。
        • 腐食に強いステンレス製です。
        • 液槽の液体が無くなっても落水しません。
