捻込サイトグラス

スリーエム工業株式会社はストレーナー・サイトグラス・フートバルブ・地上型フートバルブ・ゲージバルブ・テンポラリー等ステンレスバルブ製造メーカーです。
こちらでは、スリーエム工業株式会社の捻込式サイトグラスを紹介いたします。
  • 捻込サイトグラス

    • 透視式

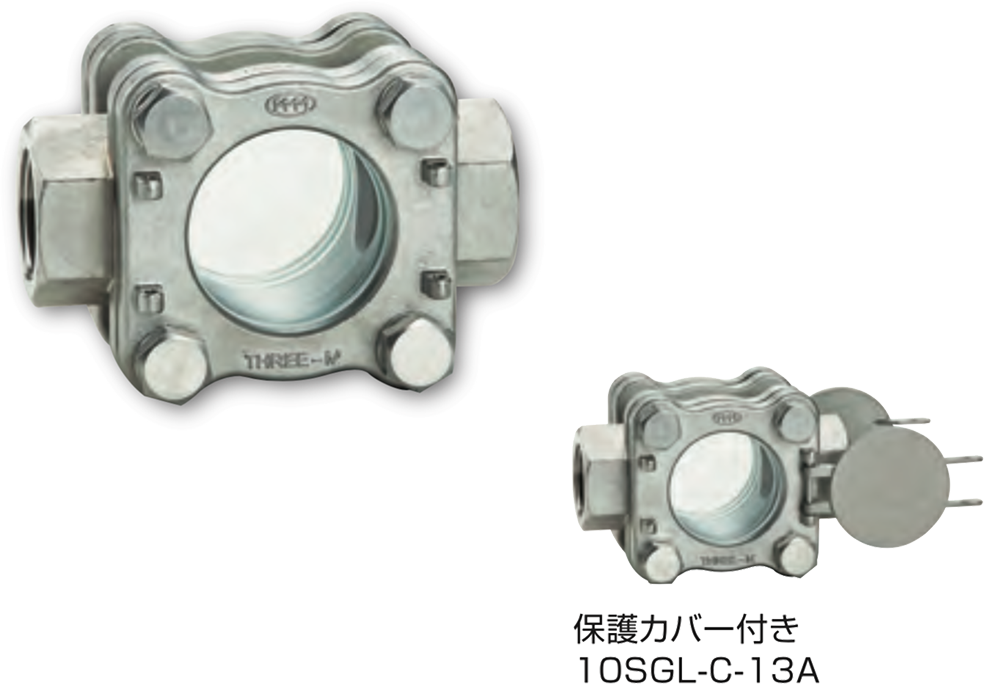

      透視式サイトグラス

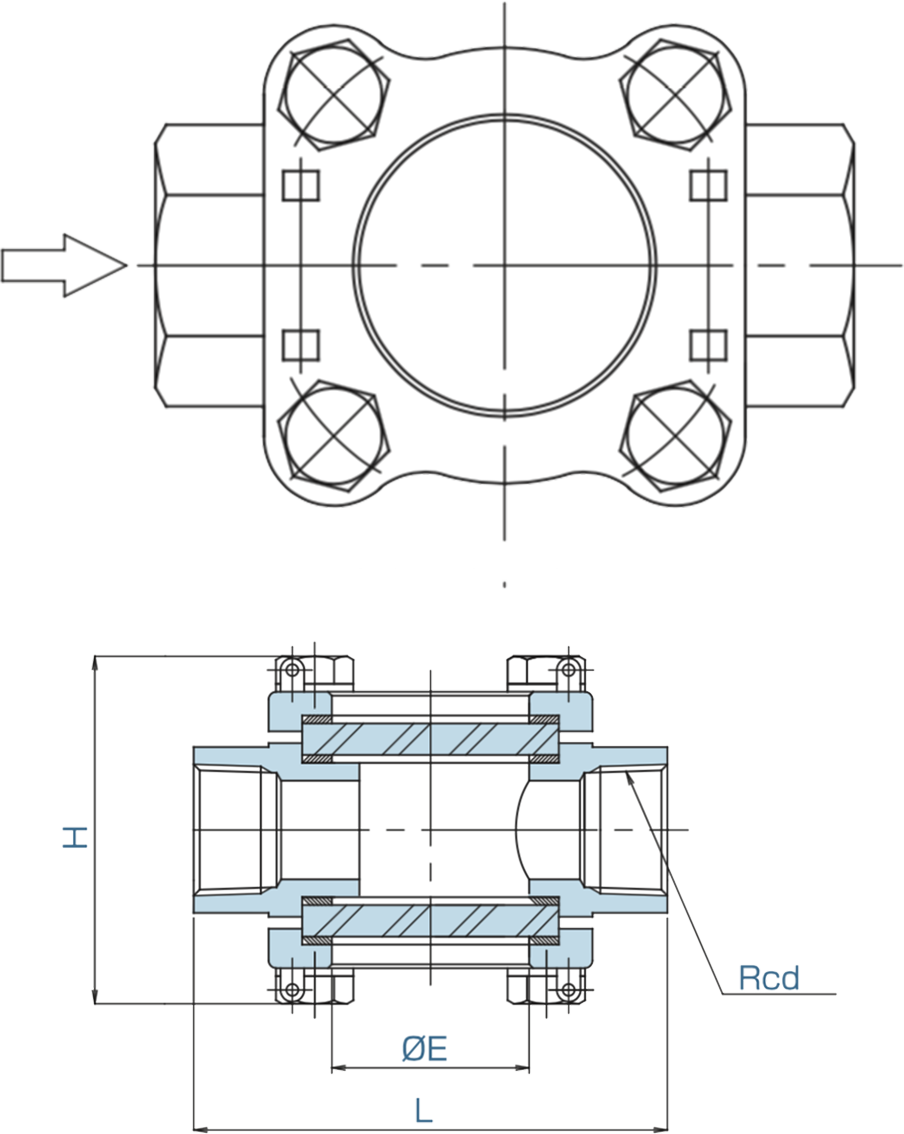

      透視式サイトグラス図面
      • 標準仕様

        接続 捻込Rc
        最高使用圧力 1.0MPa
        最高使用温度 150℃

        材質

        -- 本体 ガラス ガスケット
        10SGL-13A SCS13A 強化ガラス PTFE

        寸法表

        サイズ L H E 図面データ CADデータ
        10(3/8) 95 72 40 ↓PDF ↓CAD
        15(1/2) 95 72 40 ↓PDF ↓CAD
        20(3/4) 100 72 40 ↓PDF ↓CAD
        25(1) 120 88 50 ↓PDF ↓CAD
        32(1 1/4) 140 110 65 ↓PDF ↓CAD
        40(1 1/2) 145 110 65 ↓PDF ↓CAD
        50(2) 160 130 80 ↓PDF ↓CAD

        特徴

        • 有色の流体を視認するのに適したシンプルな構造です。
        • 全サイズで保護カバー付きをお選びいただけます。
        • 使用温度が150℃を超える場合はご相談ください。
        • 流体に応じてガラス内面へマイカ、またはPFAシート(※)を追加できます。
          ※最高使用温度が制限されることがあります。
        • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
        • 特殊仕様や納入実績はコチラをご覧ください。
        • スリーエム工業からの新提案。詳しくはコチラごご覧ください。
    • フラッパー式

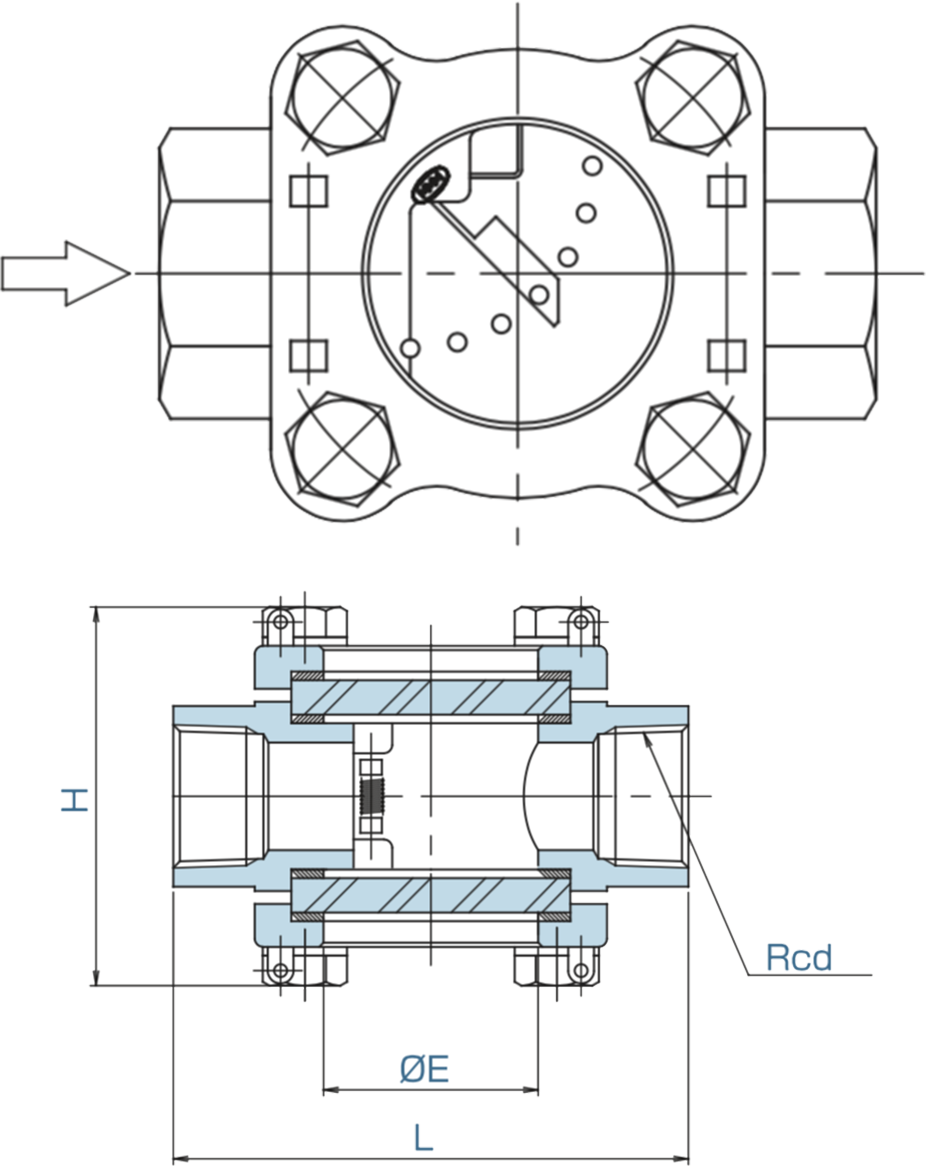

      捻込サイトグラスフラッパー式
      捻込サイトグラスフラッパー式図面
      • 標準仕様

        接続 捻込Rc
        最高使用圧力 1.0MPa
        最高使用温度 150℃

        材質

        -- 本体 ガラス ガスケット
        10SGL-1-13A SCS13A 強化ガラス PTFE

        寸法表

        サイズ L H E 図面データ CADデータ
        10(3/8) 95 72 40 ↓PDF ↓CAD
        15(1/2) 95 72 40 ↓PDF ↓CAD
        20(3/4) 100 72 40 ↓PDF ↓CAD
        25(1) 120 88 50 ↓PDF ↓CAD
        32(1 1/4) 140 110 65 ↓PDF ↓CAD
        40(1 1/2) 145 112 65 ↓PDF ↓CAD
        50(2) 160 130 80 ↓PDF ↓CAD

        特徴

        • フラッパーの開閉具合で流体を確認することができます。
        • 全サイズで保護カバー付きをお選びいただけます。
        • 使用温度が150℃を超える場合はご相談ください。
        • 流体に応じてガラス内面へマイカ、またはPFAシート(※)を追加できます。
          ※最高使用温度が制限されることがあります。
        • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
        • 特殊仕様や納入実績はコチラをご覧ください。
        • スリーエム工業からの新提案。詳しくはコチラごご覧ください。
    • ボール入り

      捻込サイトグラスボール入り

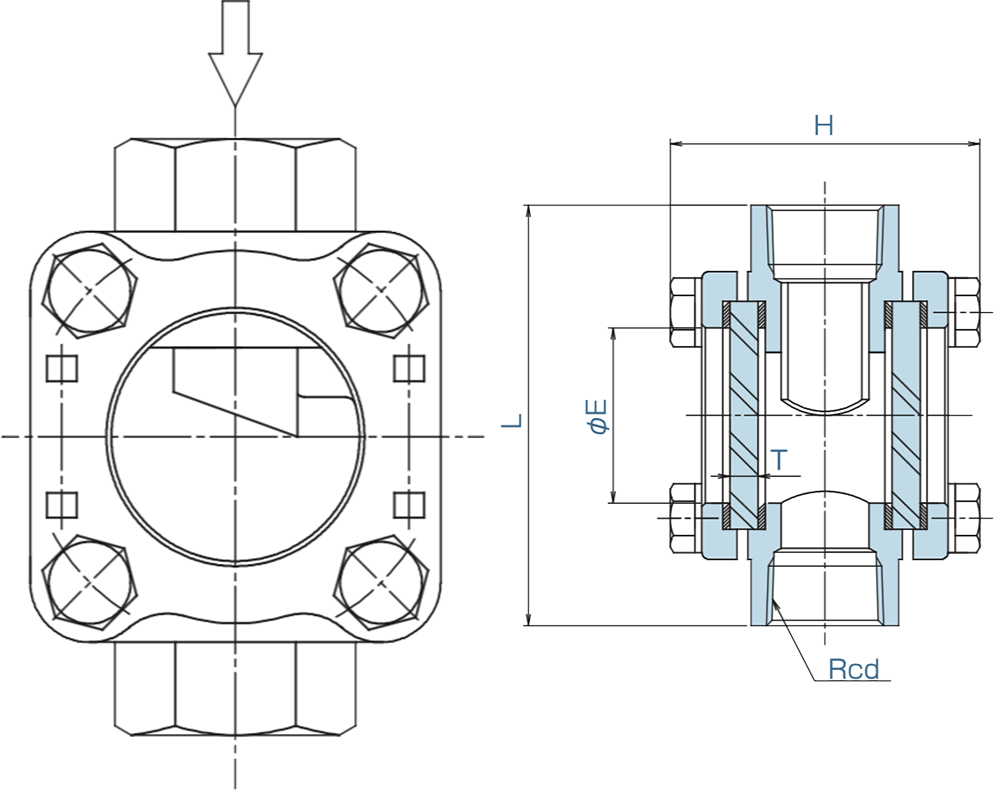

      捻込サイトグラスボール入り図面
      • 標準仕様

        接続 捻込Rc
        最高使用圧力 1.0MPa
        最高使用温度 85℃
        ボール比重 赤・緑(アクリル):1.2、白(ポリプロピレン):0.91

        材質

        -- 本体 ガラス ガスケット
        10SGL-2-13A SCS13A 強化ガラス PTFE

        寸法表

        サイズ L H E 図面データ CADデータ
        10(3/8) 95 72 40 ↓PDF ↓CAD
        15(1/2) 95 72 40 ↓PDF ↓CAD
        20(3/4) 100 72 40 ↓PDF ↓CAD
        25(1) 120 88 50 ↓PDF ↓CAD
        32(1 1/4) 140 110 65 ↓PDF ↓CAD
        40(1 1/2) 145 112 65 ↓PDF ↓CAD
        50(2) 160 130 80 ↓PDF ↓CAD

        特徴

        • ボールの動きで流体を確認することができます。
        • 全サイズで保護カバー付きをお選びいただけます。
        • PTFEボール仕様は100℃まで使用できます。
        • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
        • 特殊仕様や納入実績はコチラをご覧ください。
        • スリーエム工業からの新提案。詳しくはコチラごご覧ください。
    • ノズル式

      捻込サイトグラスノズル式

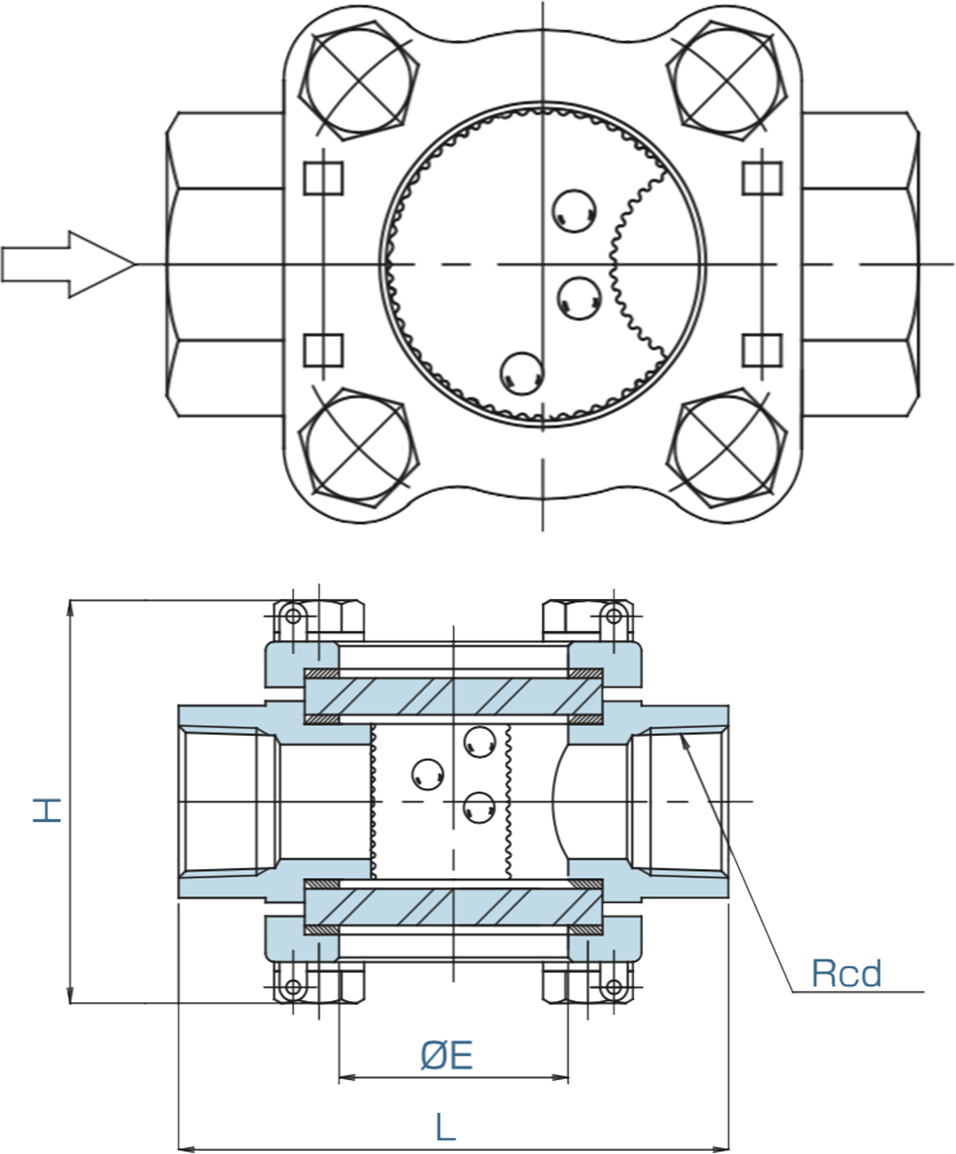

      捻込サイトグラスノズル式図面
      • 標準仕様

        接続 捻込Rc
        最高使用圧力 1.0MPa
        最高使用温度 150℃

        材質

        -- 本体 ガラス ガスケット
        10SGL-4-13A SCS13A 強化ガラス PTFE

        寸法表

        サイズ L H E 図面データ CADデータ
        10(3/8) 95 72 40 ↓PDF ↓CAD
        15(1/2) 95 72 40 ↓PDF ↓CAD
        20(3/4) 100 72 40 ↓PDF ↓CAD
        25(1) 120 88 50 ↓PDF ↓CAD
        32(1 1/4) 140 110 65 ↓PDF ↓CAD
        40(1 1/2) 145 112 65 ↓PDF ↓CAD
        50(2) 160 130 80 ↓PDF ↓CAD

        特徴

        • 流体が流れ落ちる様子を確認することができます。
        • 全サイズで保護カバー付きをお選びいただけます。
        • 使用温度が150℃を超える場合はご相談ください。
        • 流体に応じてガラス内面へマイカ、またはPFAシート(※)を追加できます。
          最高使用温度が制限されることがあります。
        • 食品衛生法における『ポジティブリスト制度』についてはご相談ください。
        • 特殊仕様や納入実績はコチラをご覧ください。
        • スリーエム工業からの新提案。詳しくはコチラごご覧ください。
