T型ストレーナー

スリーエム工業株式会社はストレーナー・サイトグラス・フートバルブ・地上型フートバルブ・ゲージバルブ・テンポラリー等ステンレスバルブ製造メーカーです。
こちらでは、スリーエム工業株式会社のT型ストレーナーを紹介いたします。
T型ストレーナーは流体内の異物量が少ない配管コーナー部・Lフロー部に用いるタイプです。
  • 鋼板製T型ストレーナー

    • FTシリーズ

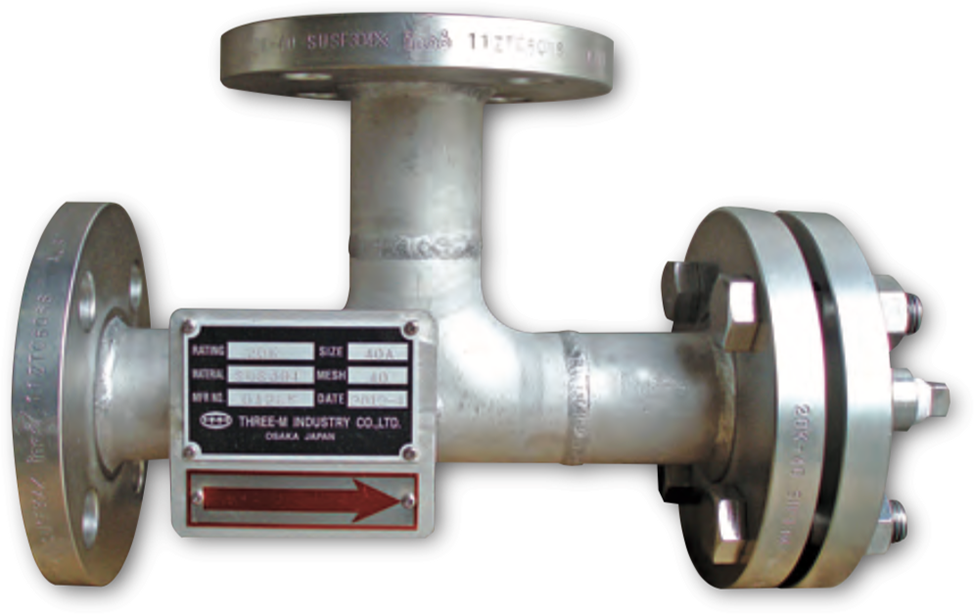

      鋼板製T型ストレーナー

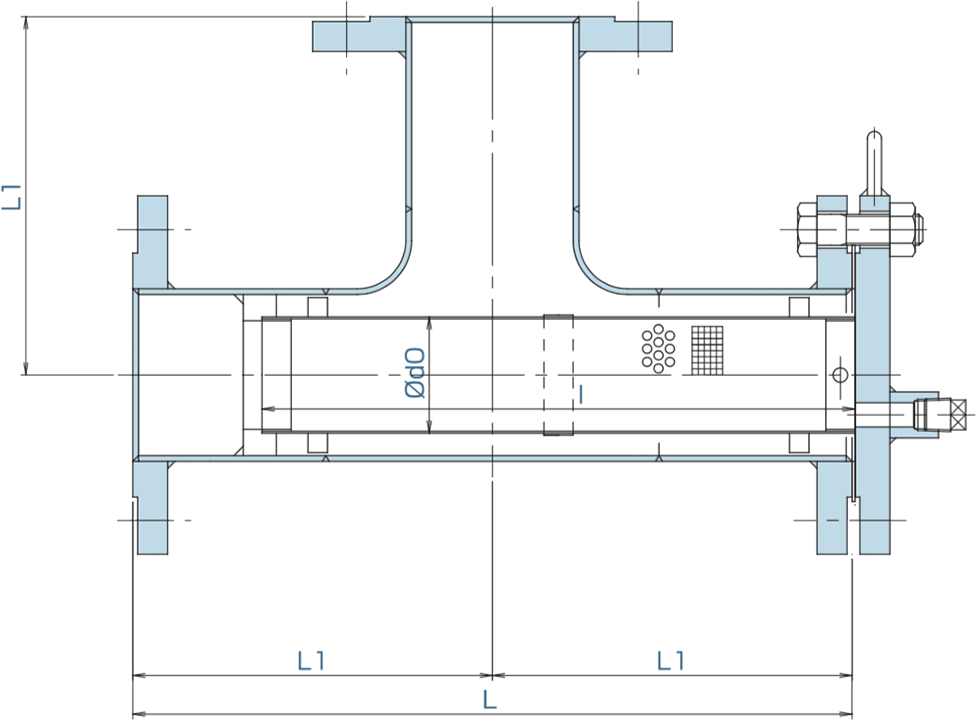

      鋼板製T型ストレーナー図面

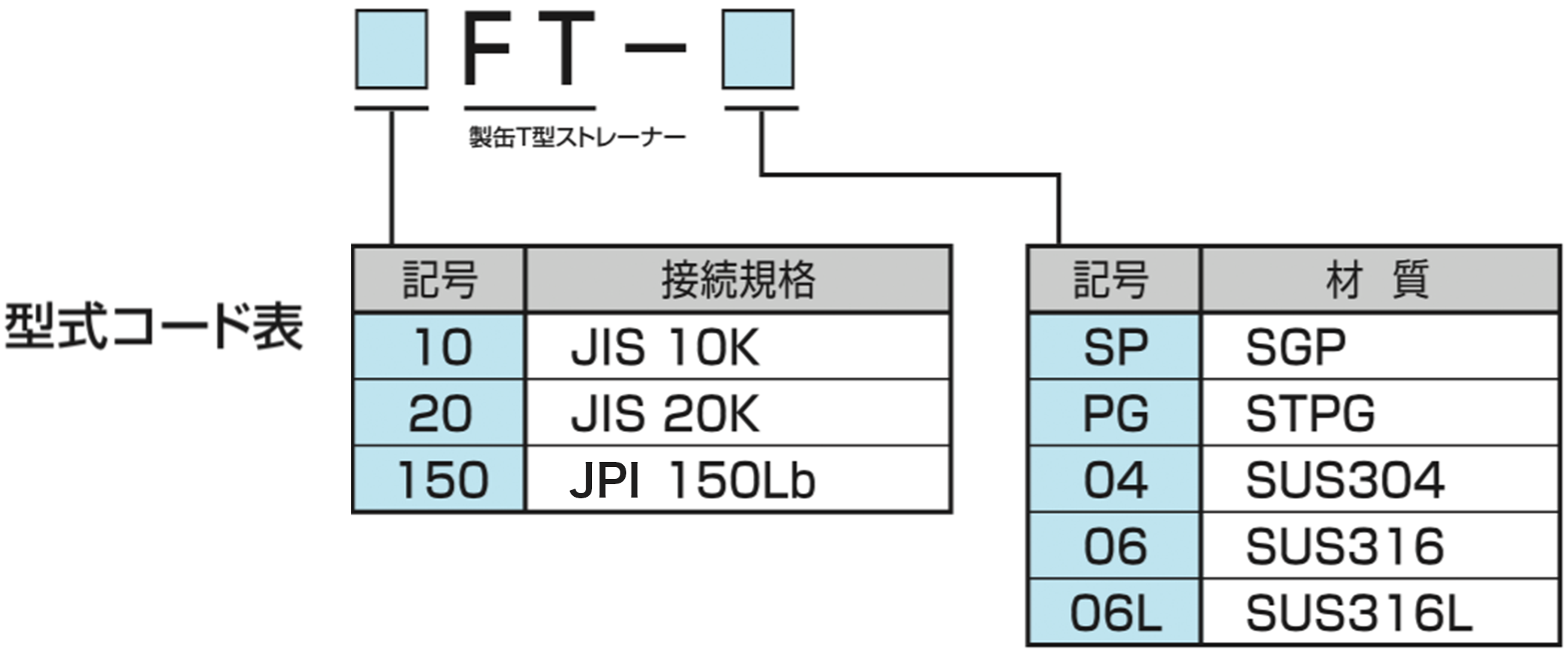

      鋼板製T型ストレーナー型式コード表

        基本仕様

        接続 本体材質 最高使用圧力 最高使用温度
        JIS 10kRF SUS304
        SUS316
        SUS316L
        1.0MPa 150℃
        JPI 150LbRF
        JIS 16kRF 1.6MPa
        JIS 20kRF 2.0MPa
        JPI 300LbRF
        JIS 10kRF SGP
        (STPY)
        1.0MPa 100℃
        JPI 150LbRF
        JIS 16kRF STPG 1.6MPa 200℃
        JIS 20kRF 2.0MPa
        JPI 300LbRF

        寸法表

        サイズ L L1 φd0 I 図面データ CADデータ
        40(1 1/2) 260 130 28 220 - -
        50(2) 290 145 38 240 - -
        65(2 1/2) 330 165 50 270 - -
        80(3) 370 185 60 305 - -
        100(4) 410 205 80 345 - -
        125(5) 460 230 100 390 - -
        150(6) 510 255 120 430 - -
        200(8) 620 310 170 530 - -
        250(10) 720 360 220 620 - -
        300(12) 870 435 250 750 - -
        350(14) 1030 515 275 900 - -
        400(16) 1140 570 310 1000 - -

        上記の寸法は、JIS 10k規格品の標準寸法です。
        その他の規格品はお問い合わせください。

        • 接続規格、流体、使用圧力、使用温度に合わせて製作いたします。
        • ※ 特殊仕様はコチラをご覧ください。
