捻込式ゲージバルブ

スリーエム工業株式会社はストレーナー・サイトグラス・フートバルブ・地上型フートバルブ・ゲージバルブ・テンポラリー等ステンレスバルブ製造メーカーです。
こちらでは、スリーエム工業株式会社の捻込式ゲージバルブを紹介いたします。
  • 捻込ゲージバルブ

    • GVS-P-R-14、GVS-BP-R-14、GVS-BB-R-14

      捻込ゲージバルブ

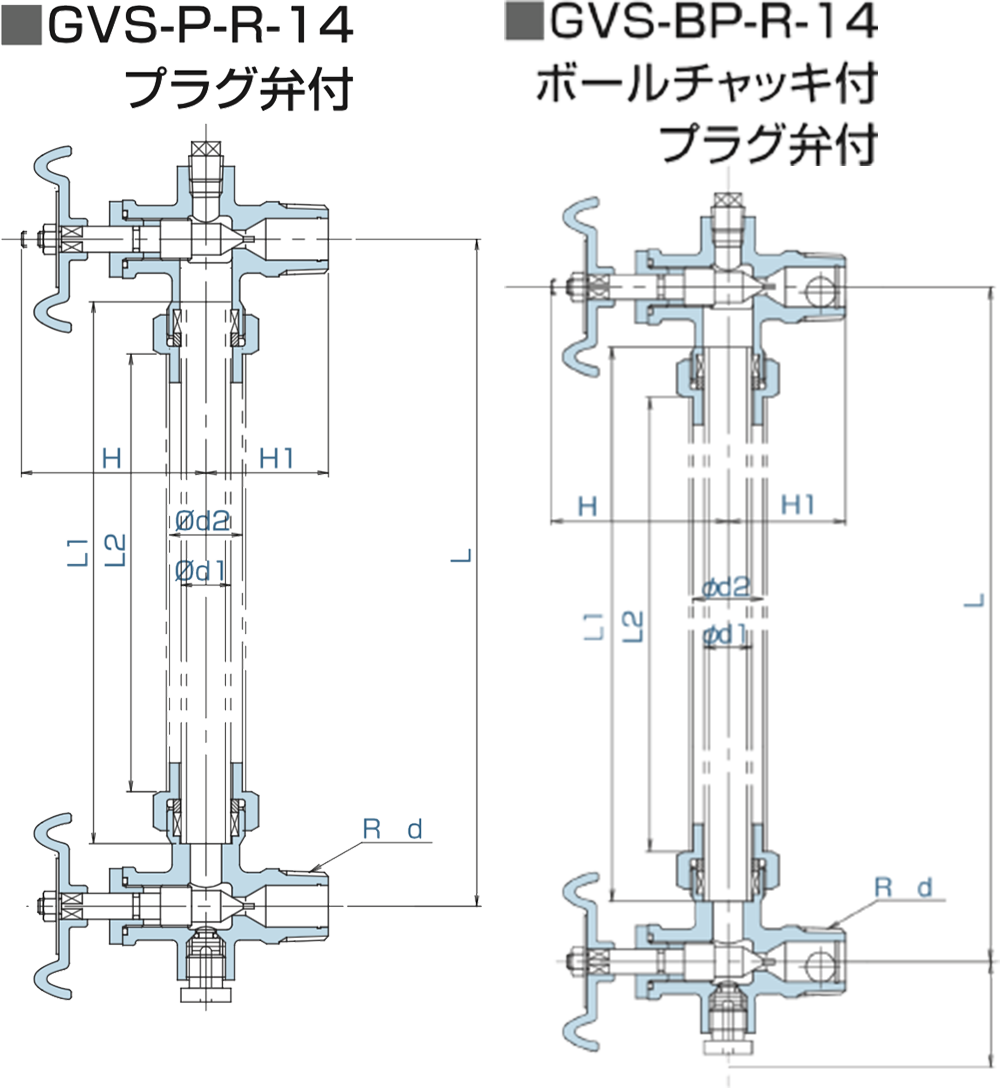

      捻込ゲージバルブ図面捻込ゲージバルブ図面
      • 標準仕様

        接続 ねじ込み R
        最高使用圧力 0.5MPa
        最高使用温度 常温
        本体材質 SCS14
        Oリング EPDM

        寸法表

        サイズ H H1 d1 d2 L1 L2 図面データ CADデータ
        10(3/8) 59 38 12 22 L-47 L-80 ↓PDF --
        15(1/2) 59 38 12 22 L-47 L-80 ↓PDF --
        20(3/4) 74 47 19 28 L-48 L-87 ↓PDF --

        特徴

        • ご使用になる流体、温度、圧力などの条件によりガラス製のゲージ管をご使用頂けないことがあります。
        • 耐食性の高いSCS14 / SUS316を使用しています。
        • パッキン材質は変更できます。
        • ゲージ管、保護管は別売りです。詳しくはコチラをご覧ください。
      • 標準仕様

        接続 ねじ込み R
        最高使用圧力 0.5MPa
        最高使用温度 常温
        本体材質 SCS14
        Oリング EPDM

        寸法表

        サイズ H H1 d1 d2 L1 L2 図面データ CADデータ
        10(3/8) 59 38 12 22 L-47 L-80 ↓PDF --
        15(1/2) 59 38 12 22 L-47 L-80 ↓PDF --
        20(3/4) 74 47 19 28 L-48 L-87 ↓PDF --

        特徴

        • ご使用になる流体、温度、圧力などの条件によりガラス製のゲージ管をご使用頂けないことがあります。
        • 耐食性の高いSCS14 / SUS316を使用しています。
        • パッキン材質は変更できます。
        • ゲージ管、保護管は別売りです。詳しくはコチラをご覧ください。
      • 標準仕様

        接続 ねじ込み R
        最高使用圧力 0.5MPa
        最高使用温度 常温
        本体材質 SCS14
        Oリング EPDM

        寸法表

        サイズ H H1 d1 d2 L1 L2 図面データ CADデータ
        10(3/8) 59 38 12 22 L-47 L-80 ↓PDF --
        15(1/2) 59 38 12 22 L-47 L-80 ↓PDF --
        20(3/4) 74 47 19 28 L-48 L-87 ↓PDF --

        特徴

        • ご使用になる流体、温度、圧力などの条件によりガラス製のゲージ管をご使用頂けないことがあります。
        • 耐食性の高いSCS14 / SUS316を使用しています。
        • パッキン材質は変更できます。
        • ゲージ管、保護管は別売りです。詳しくはコチラをご覧ください。

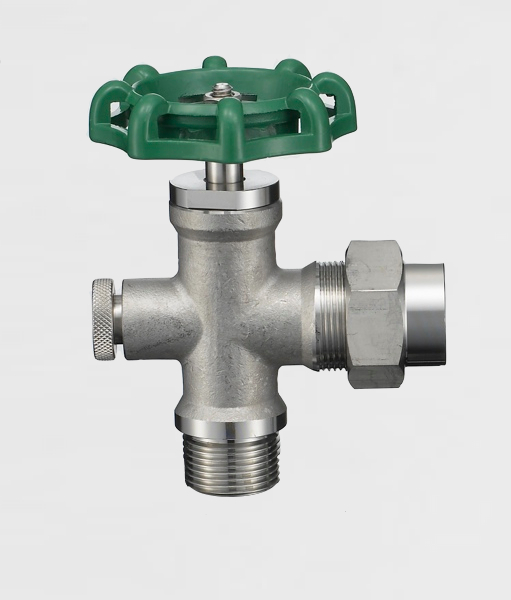

    • ボールチャッキ付き

      • 標準仕様

        接続 ネジ込みR
        最高使用圧力 0.5MPa
        最高使用温度 常温
        本体材質 SCS14
        (逆止用)ボール材質 PTFE(フッ素樹脂)
        パッキン・Oリング材質 EPDM

        寸法表

        サイズ H H1 D1 D2 E W1 L ※1 L1 ※2 L2 ※2
        10 3/8 59 38 12 22 36 R 1/4 L-47 L-80
        15 1/2 59 38 12 22 36 R 1/4 L-47 L-80
        20 3/4 74 47 19 28 38 R 1/4 L-48 L-87

        • ゲージガラス管、保護管(SUS、SS、BS)はオプションです。
        • ※1 L寸法はご指定寸法とさせていただきます。
        • ※2 L1,L2寸法はご指定ありましたL寸法から表の数値を引いた寸法とさせていただきます。
        • GAUGE TUBE PROTECTORの材質はご指定通りとさせていただきます。

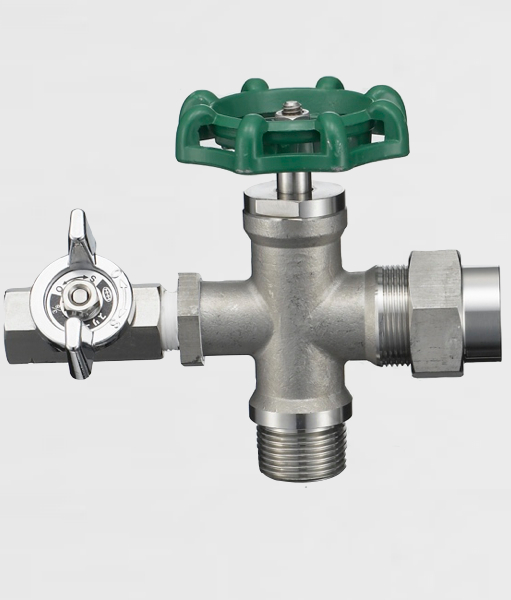

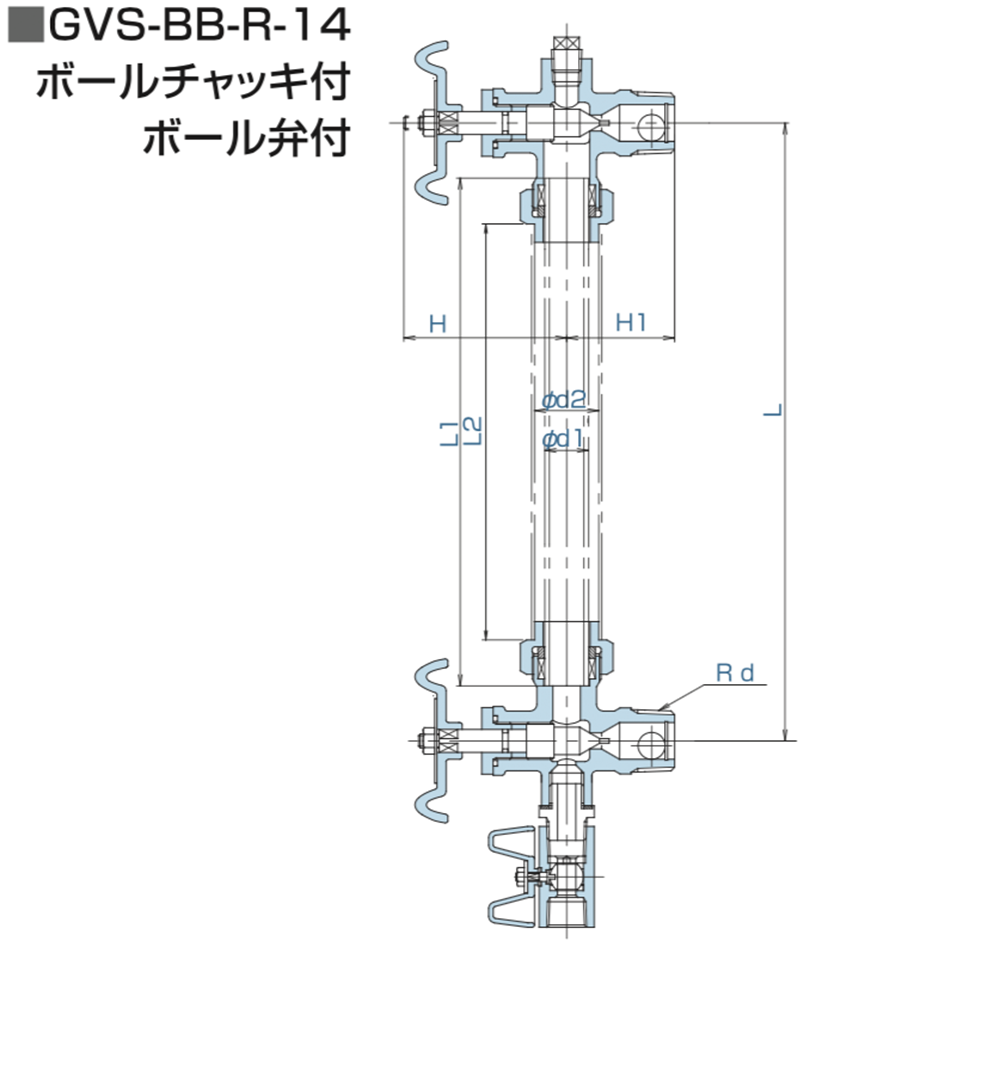

    • ドレンボール弁付き

      • 標準仕様

        接続 ネジ込みR
        最高使用圧力 0.5MPa
        最高使用温度 常温
        本体材質 SCS14
        (逆止用)ボール材質 PTFE(フッ素樹脂)
        パッキン・Oリング材質 EPDM

        寸法表

        サイズ H H1 D1 D2 E W1 W2 L ※1 L1 ※2 L2 ※2
        10 3/8 59 38 12 22 78 R1/4 Rc1/4 L-47 L-80
        15 1/2 59 38 12 22 78 R1/4 Rc1/4 L-47 L-80
        20 3/4 74 47 19 28 81 R1/4 Rc3/8 L-48 L-87

        • ゲージガラス管、保護管(SUS、SS、BS)はオプションです。
        • ※1 L寸法はご指定寸法とさせていただきます。
        • ※2 L1,L2寸法はご指定ありましたL寸法から表の数値を引いた寸法とさせていただきます。
        • GAUGE TUBE PROTECTORの材質はご指定通りとさせていただきます。
