フートバルブ関連機器

レバー操作用部品

SUS304ワイヤー(JIS G3557-2004)

SUS304ワイヤー(JIS G3557-2004)



サイズ 40A 50A 65A 80A 100A 125A 150A 200A 250A 300A 350A 400A 450A 500A
3mm
4mm
6mm
10mm


SUS304ワイヤクリップ

SUS304ワイヤクリップ

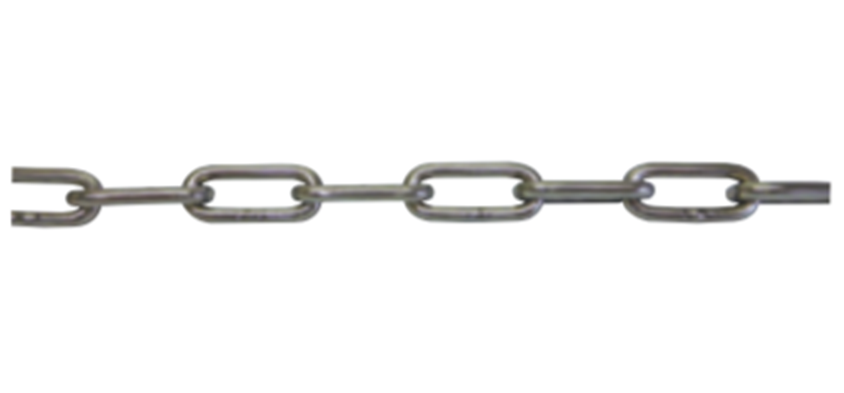

SUS304チェーン

SUS304チェーン



サイズ 40A 50A 65A 80A 100A 125A 150A 200A 250A 300A 350A 400A 450A 500A
4mm
5mm
7mm
10mm
13mm


SUS304 チェーン用シャックル

SUS304 チェーン用シャックル

注意

ワイヤーやチェーンは、末端処理や固定に必要な長さを含め、余裕を持った長さでご注文ください。


ワイヤーの取り付け例、チェーンの取り付け例



フート弁の保守について

フート弁の開閉頻度により異なりますが、シートパッキンは経年劣化を生じます。
安全にお使い頂くため、シートパッキンとガスケットは定期的な交換をお願いいたします。

交換部品について

弊社製ふーと弁をご購入から5年を超えてご使用頂いている場合、シートパッキンのサイズが現行の製品と異なることがあります。
適合するシートパッキンを素早く、確実にご提供するため、旧型から現行型のシートパッキンとガスケットをセットにした、『シートパッキンセット』をご用意しました。
製品の年式や図面の確認などを行う必要がなく、保守作業を滞らせません。
弊社製フート弁の修理、メンテナンスも承っております。詳しくはお問い合わせください。


サクションユニット



構造図



構造図
番号 部品名 材料
SU-40〜100 SU-125,150 SU-200〜300
274 ゴムキャップ付吊り輪 SUS304 ゴム/CR
219-2 相フランジ -- SS400
219-1 相フランジ FC200 SS400
168 受座 SUS304 FC200
166 吸込蓋 FC200
120-2 ボルト -- SS/メッキ
122-1 ボルト SS/メッキ
117-3 ゴムシートリンク ゴム/CR
117-2 ガスケット -- ゴム/NR
117-1 ガスケット ゴム/NR


寸法表



型式 SA A E F G D B I H C A11 A12 質量Kg
32 Rc1 1/4 -- 90 200 220 250 26 15 45 36 M12×35 -- 10
40 Rc1 1/2 -- 90 200 220 250 26 15 45 36 M12×35 -- 11
50 Rc2 -- 90 200 220 250 26 15 45 36 M12×35 -- 12
65 Rc2 1/2 -- 125 280 300 330 26 15 45 36 M12×35 -- 19
80 Rc3 -- 125 280 300 330 26 15 45 36 M12×35 -- 19
100 Rc4 -- 125 280 300 330 29 15 45 36 M12×35 -- 22
125 Rc5 134 155 340 360 390 30 15 45 41 M16×45 M16×45 35
150 Rc6 158 155 340 360 390 30 15 45 41 M16×45 M16×45 40
200 8B 210 200 450 500 530 49 15 45 59 M20×50 M20×50 80
250 10B 260 240 530 590 620 49 15 45 59 M22×50 M22×55 117
300 12B 310 260 560 620 620 55 15 45 64 M22×50 M22×50 135

(株)荏原製作所規格


特徴

  • ・ポンプ室床面を仕上げた後に吸込配管の設置ができます。
  • ・フート弁のレバー操作が地上で容易にできます。
  • ・受水槽内に入らずに地上に吸込配管ごと引き上げて、フート弁及び吸込配管の保守・点検ができます。
  • ・特殊仕様にて浸出性能基準適合品も対応しています。



フートバルブ圧力損失図表



フートバルブ圧力損失図表



井戸フランジ / 繰り出し菅

14 IF型、40 IF型、14 KF型、40 KF型



14 IF型、40 IF型、14 KF型、40 KF型



14IF・40IF

14 IF、40 IF

14KF・40KF

14KF、40 KF




寸法表



型式 口径 繰り出し径 フランジ 最大適用
ケーブルサイズ
(m㎡)
d A B C D E F n-h
141F
14KF
40 48.6 115 49.1 90 16 16 1 6-12 平形3芯14
50 60.5 125 61.1 100 16 16 1 6-12 平形3芯14
65 76.3 140 77.1 115 18 18 1 8-12 平形3芯14
80 89.1 165 90 136 20 20 1 8-15 平形3芯30
100 114.3 180 115.4 155 22 22 1 8-15 平形3芯30
125 139.8 224 141.2 190 28 28 1 8-19 平形3芯50
150 165.2 258 166.6 224 32 32 1 8-19 平形3芯50
401F
40KF
40 48.6 125 49.1 100 27 19 2 6-15 平形3芯14
50 60.5 135 61.1 110 28 20 2 8-15 平形3芯14
65 76.3 146 77.1 123 30 20 2 8-15 平形3芯14
80 89.1 185 78.1 145 36 24 2 8-19 平形3芯30

(株)荏原製作所規格

  • ・繰り出し菅(14K形 / 40K形) 計画・実施に際しては納入仕様書をご請求ください。
